NETGEAR M4250 雙 GUI 設計:獨有 AV 影音專用 GUI 功能一覽,一鍵設好 Dante、Q-SYS 等 AV over IP 設定

NETGEAR M4250 雙 GUI 設計:
獨有 AV 影音專用 GUI 功能一覽,一鍵設好 Dante、Q-SYS 等 AV over IP 設定

M4250 特別採用雙 GUI 模式,一個是專門設定進階網路功能的 GUI,Web 介面與其他 NETGEAR 全網管交換器一樣;另一個是為專業 ProAV 人員而設計的 ProAV 版 GUI 介面,撇除所有艱深的網路術語,讓 ProAV 工程師以最熟悉的語言進行設定,一用即懂,不須額外學習。

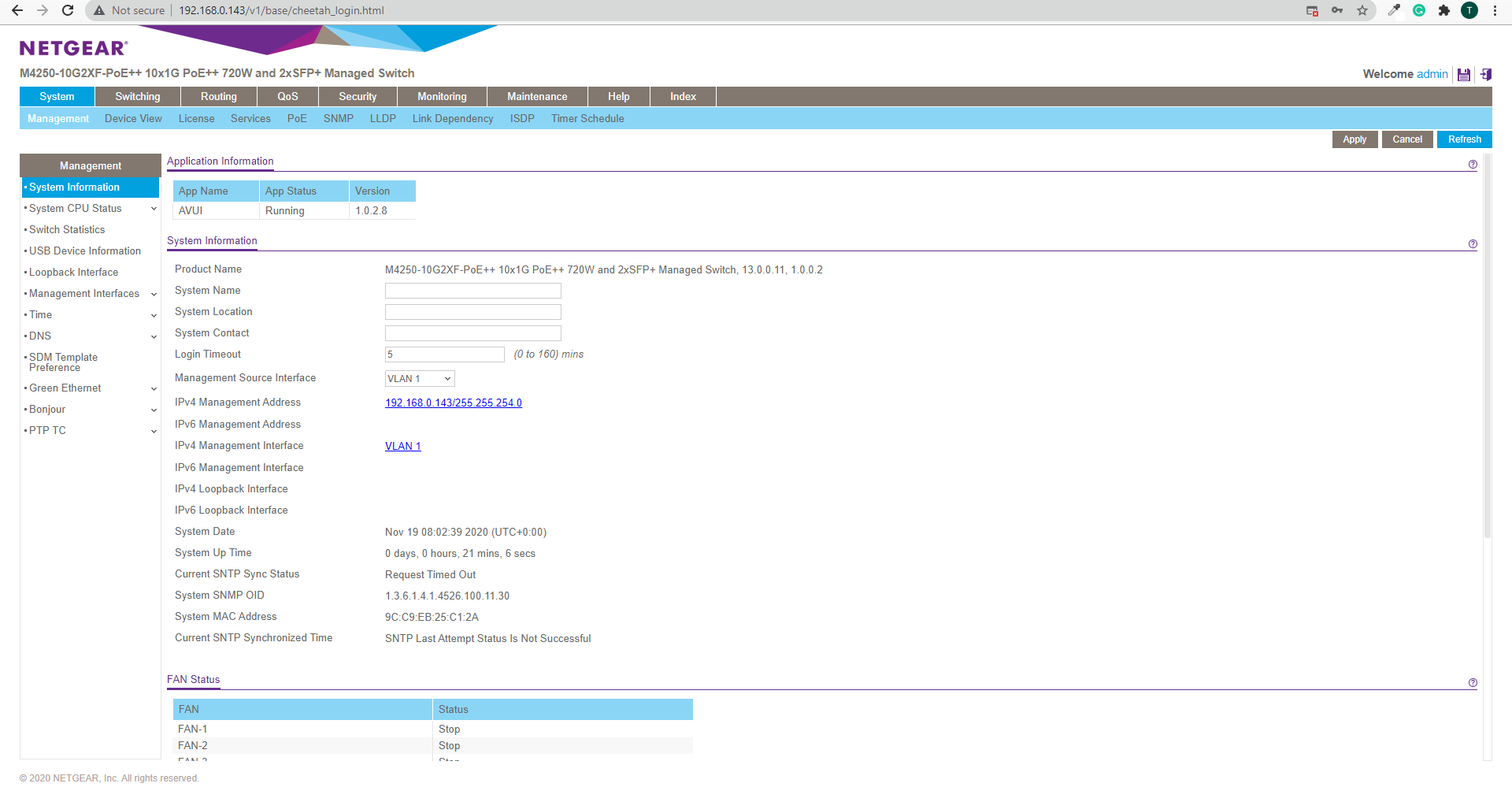

▼ 直接在 Browser 輸入 IP 位址,會進入平常看到的網路交換器設定畫面。M4250 是全網管交換器,功能十分豐富,但對專業ProAV 人員而言,介面過於複雜。

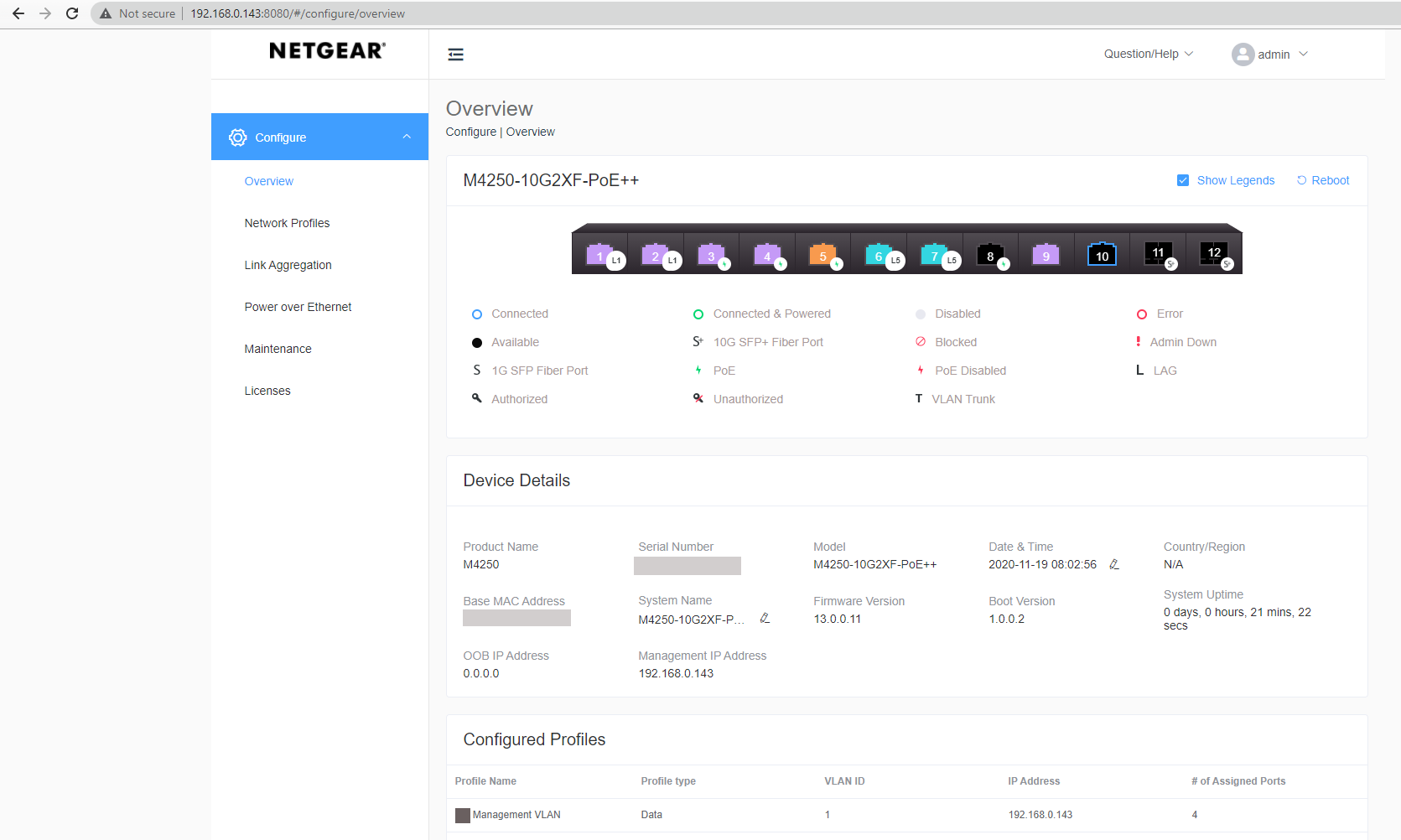

▼ M4250 採用雙 GUI 介面,在 IP 位址後面加 Port 8080,就能進入ProAV 專用版 GUI。例如 IP Address:8080 -> 192.168.0.143:8080,登入後,就會見到主頁畫面。

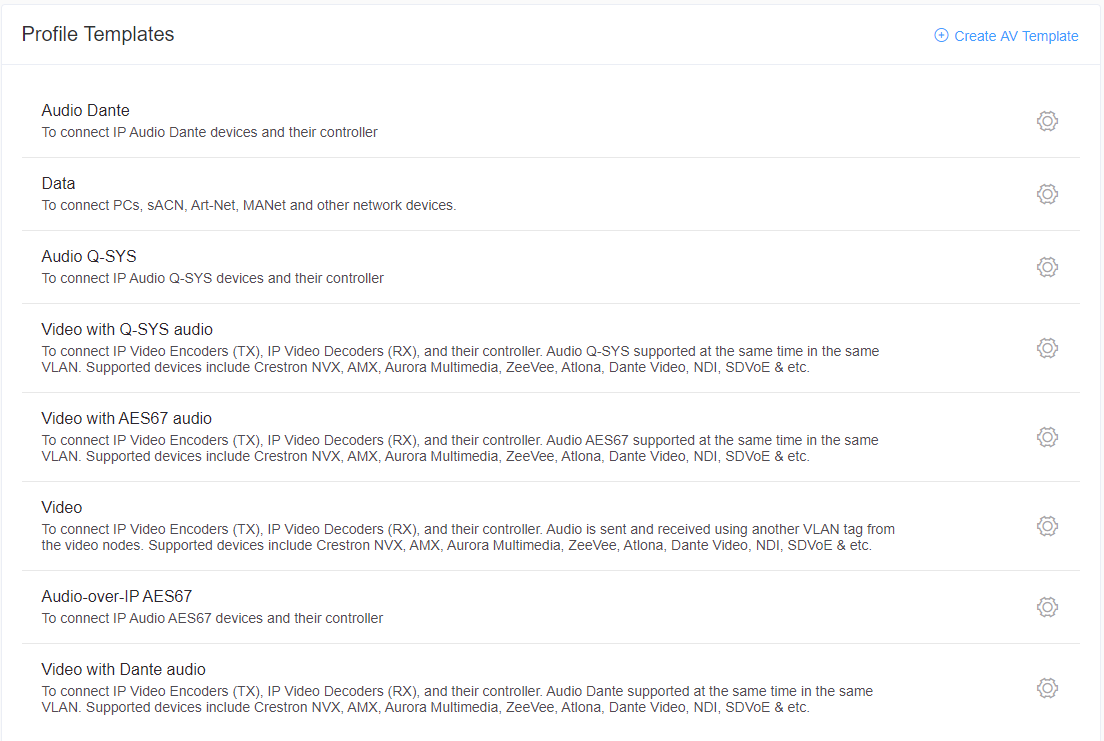

▼下方就會見到 AV Profile (設定檔) 的設定,支援眾多 ProAV 標準協議:

1. Audio Dante (接駁設備及控制器)

2. Data (接駁電腦、sACN、Art-Net、MANet 及其他網路設備).

3. Audio Q-SYS (接駁設備及控制器)

4. Video with Q-SYS Audio (接駁 IP Video Encoder (TX) 及 Decoder (RX),同一個 VLAN 支援 Audio Q-SYS / AES67 / Dante,支援Crestron NVX、AMX、Aurora Multimedia, ZeeVee, Atlona, Dante Video, NVDI, SDVoE 等設備)

5. Video with AES67 Audio (接駁 IP Video Encoder (TX) 及 Decoder (RX),同一個 VLAN 支援 Audio Q-SYS / AES67 / Dante,支援Crestron NVX、AMX、Aurora Multimedia, ZeeVee, Atlona, Dante Video, NVDI, SDVoE 等設備)

6. Video (接駁 IP Video Encoder (TX) 及 Decoder (RX),使用另一個 VLAN tag 收發音訊,支援 Crestron NVX、AMX、Aurora Multimedia, ZeeVee, Atlona, Dante Video, NVDI, SDVoE 等設備)

7. Audio over IP AES67 (接駁 Audio AES67 設備及控制器)

8. Video with Dante Audio (接駁 IP Video Encoder (TX) 及 Decoder (RX),同一個 VLAN 支援 Audio Q-SYS / AES67 / Dante,支援Crestron NVX、AMX、Aurora Multimedia, ZeeVee, Atlona, Dante Video, NVDI, SDVoE 等設備)

9. AVB (需另購授權)

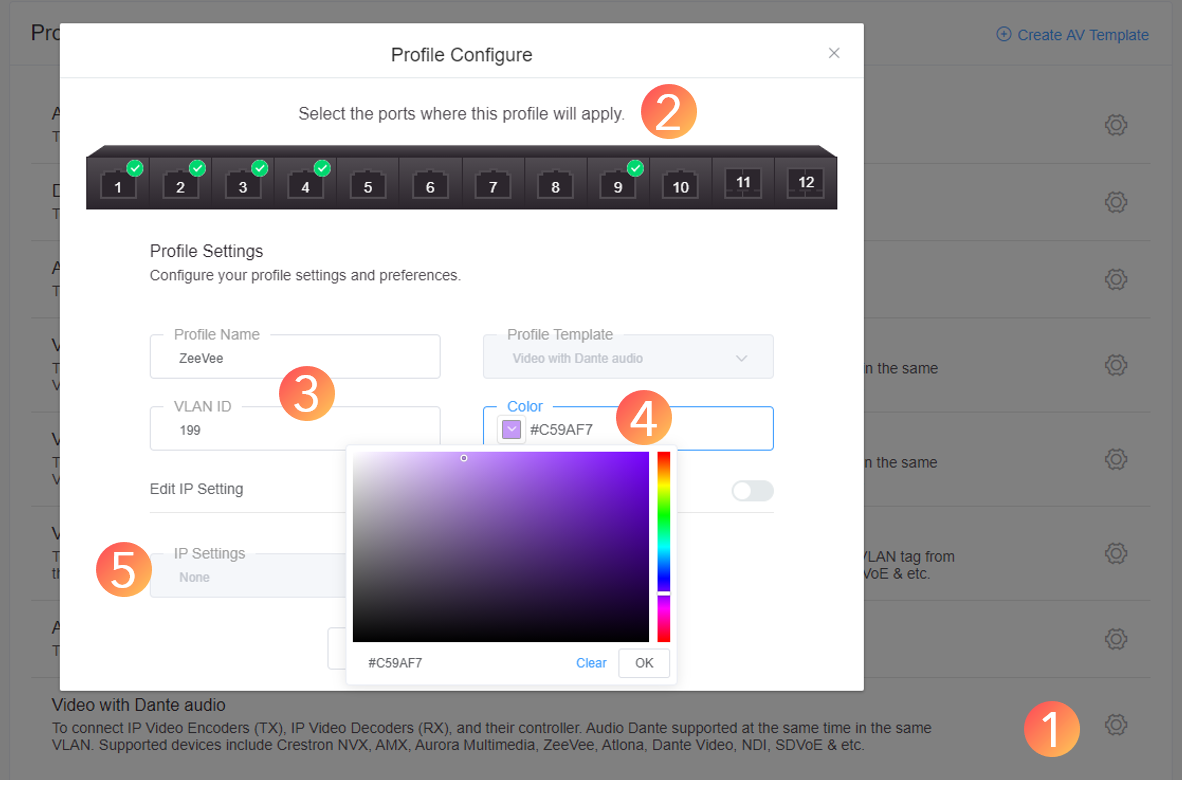

▼ 不需要網路知識,讓 ProAV 專業人員一鍵套用影音標準設定

1. 選擇設備所使用的標準,如 Video with Dante Audio,按旁邊的齒輪圖案

2. 選擇埠口

3. 自訂設定檔 (Profile) 名字及 VLAN ID

4. 選擇顏色方便識別

5. 有需要也可設定 IP 位址、Subnet Mask、DHCP、DNS 等

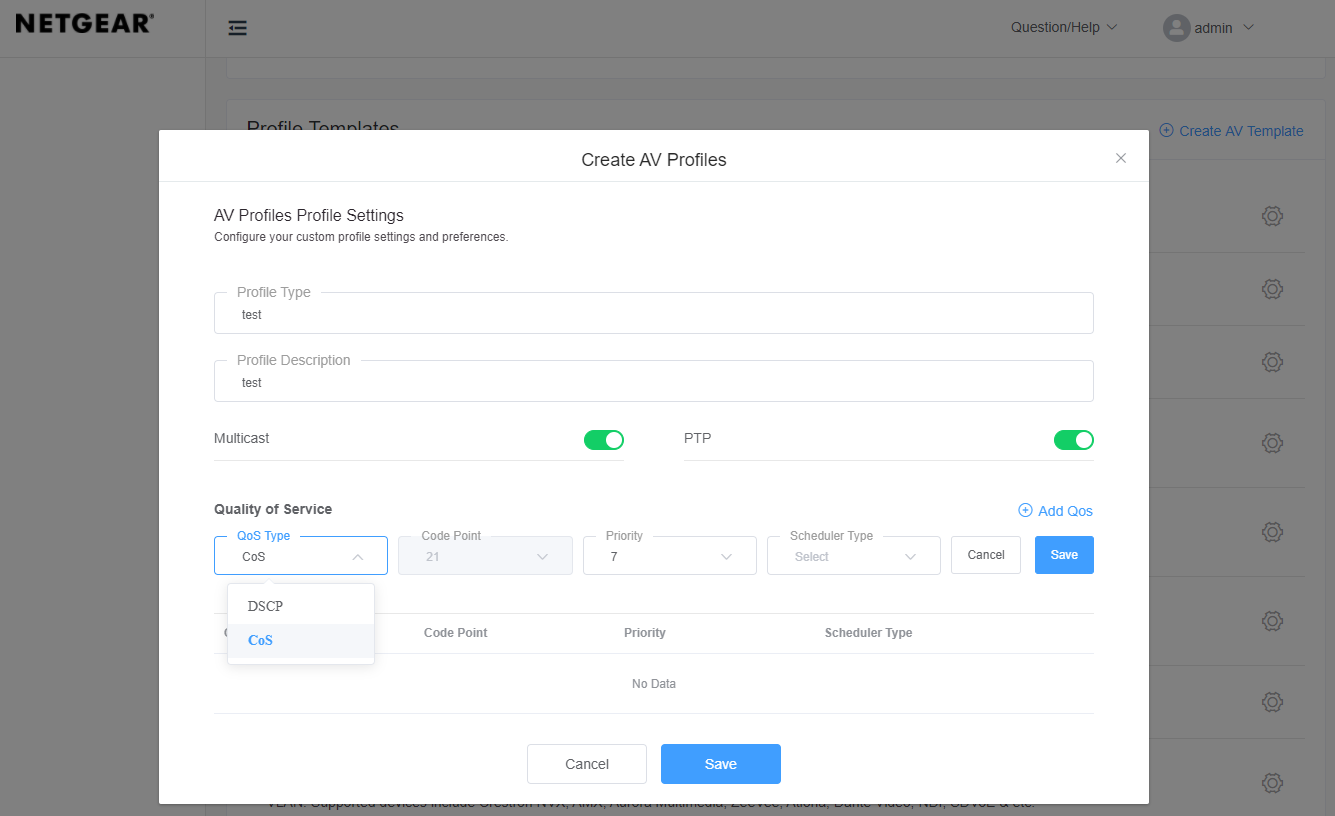

▼ 亦可以自訂 AV 設定檔 (Create AV Template Profile),設定是否用 Multicast、PTP (同步聲畫用的 Precision Time Protocol)、QoS (支援 CoS 及 DSCP)

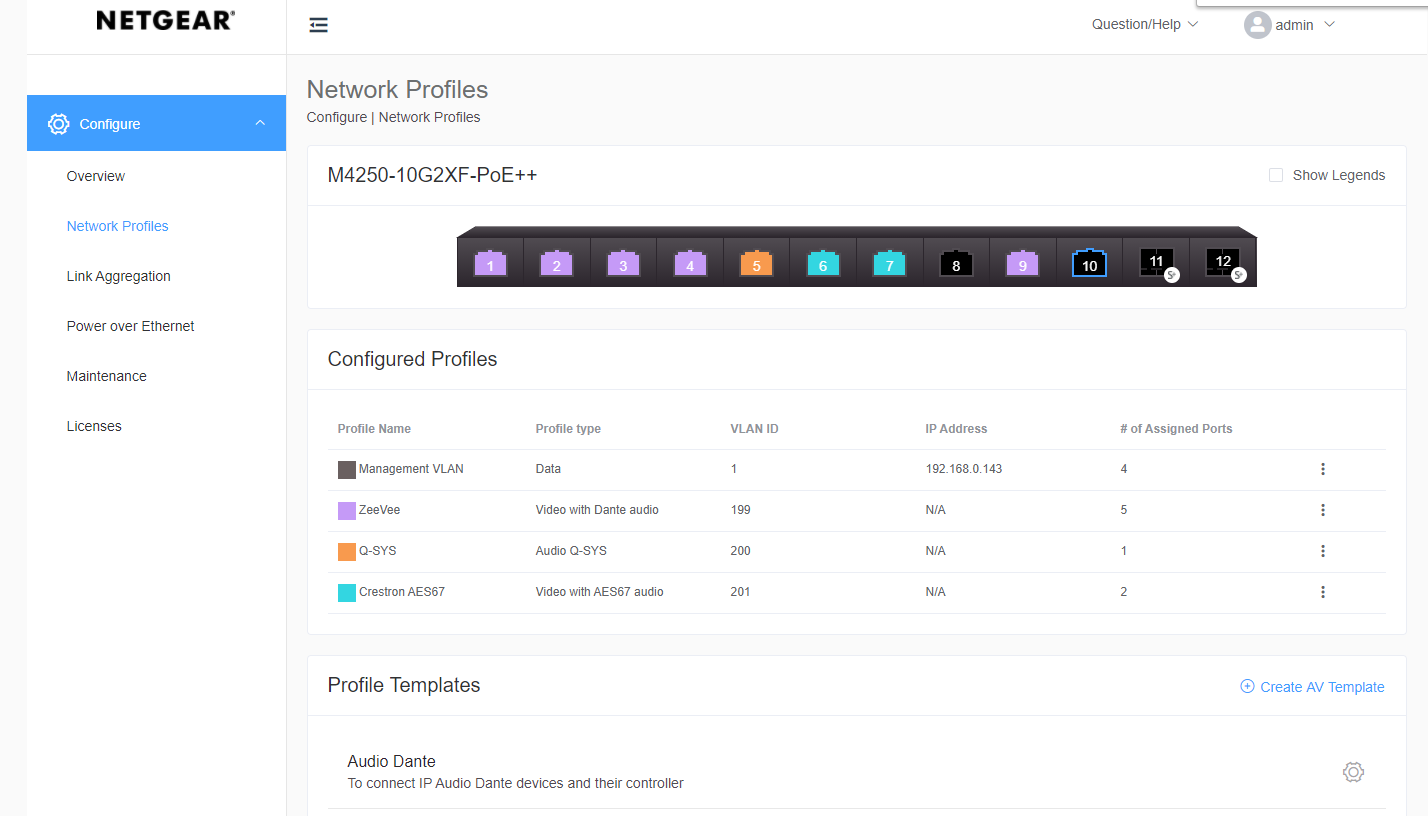

▼ 一台交換器可以有很多個設定檔,例如 5 個埠口使用 ZeeVee (Video with Dante Audio),1 個埠口使用 Audio Q-SYS (橙色),2 個埠口使用 Crestron (Video with AES67 Audio, 藍色)等等。

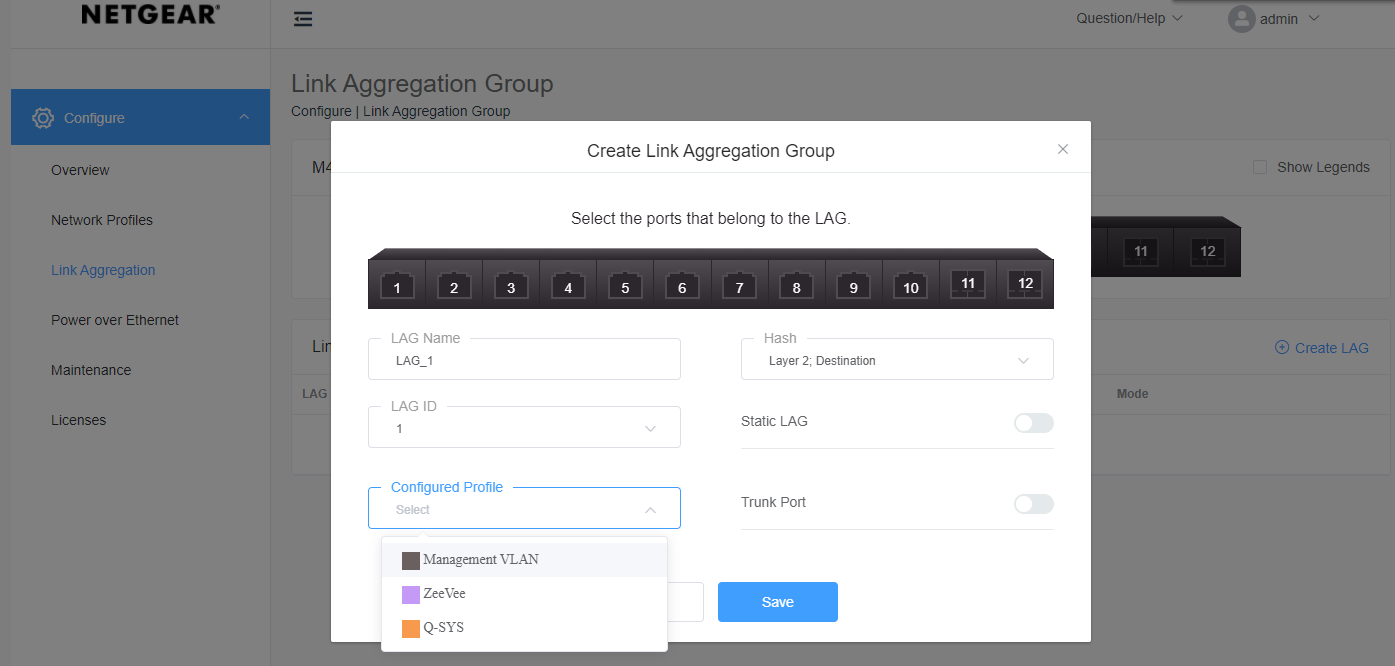

▼ 設定 Link Aggregation

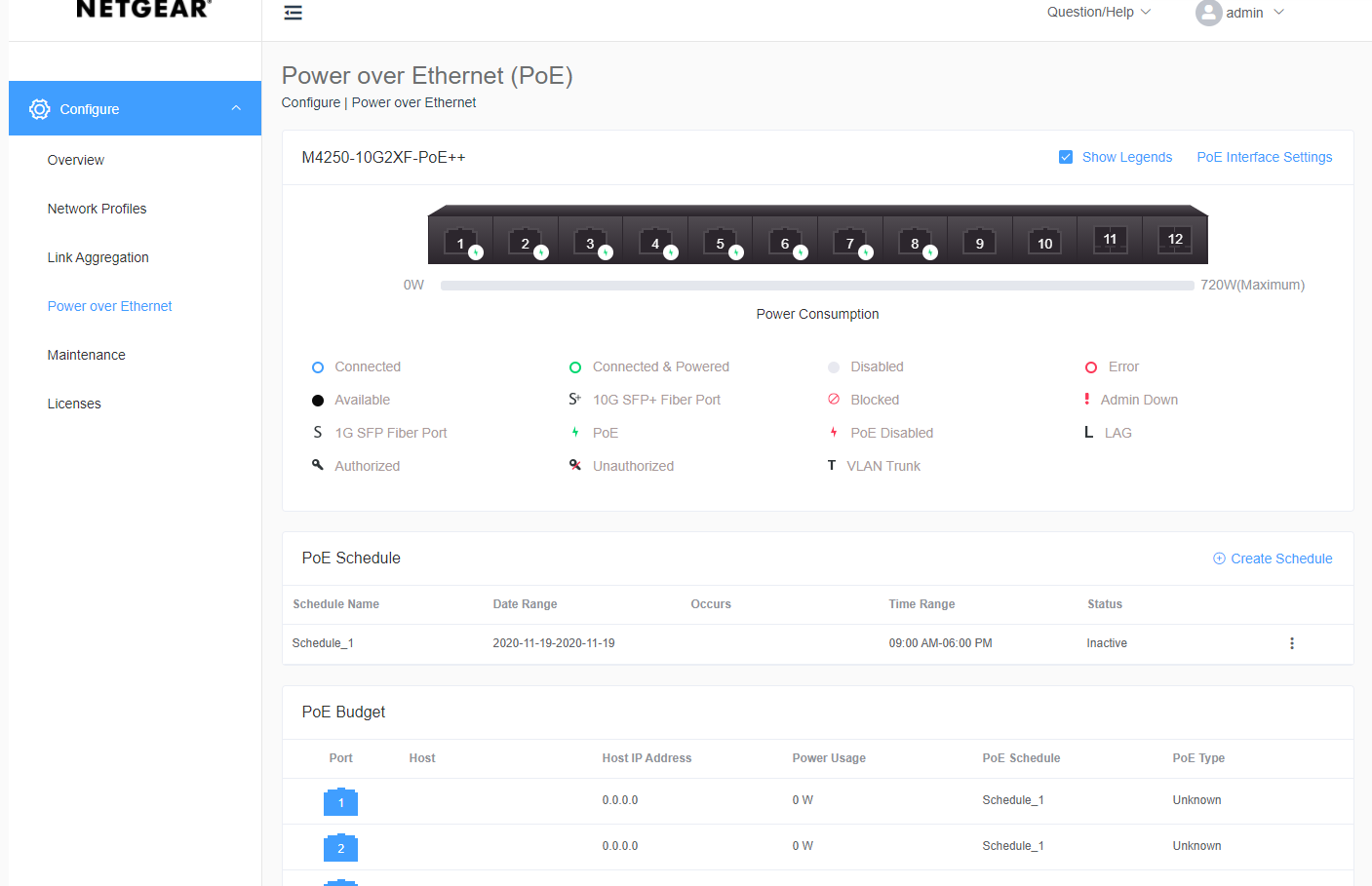

▼ 設定 PoE Schedule 輸出電力的時間表,例如每天 9:00–18:00 輸出電力

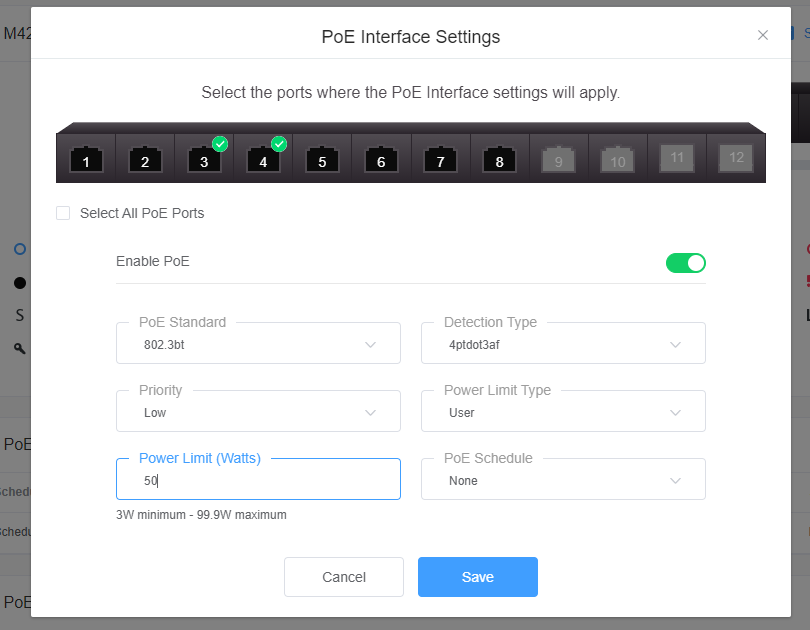

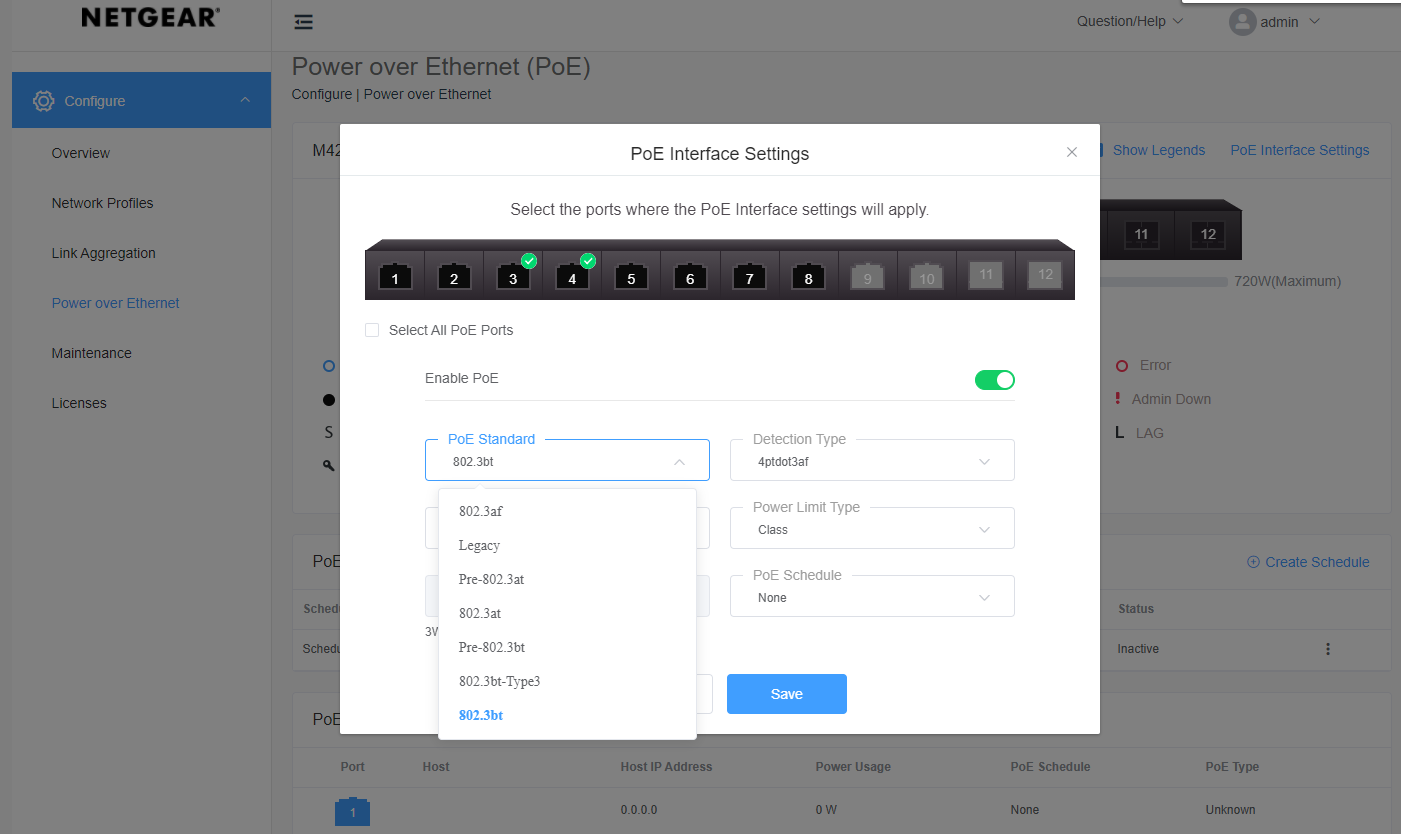

▼ 設定 PoE 輸出瓦數

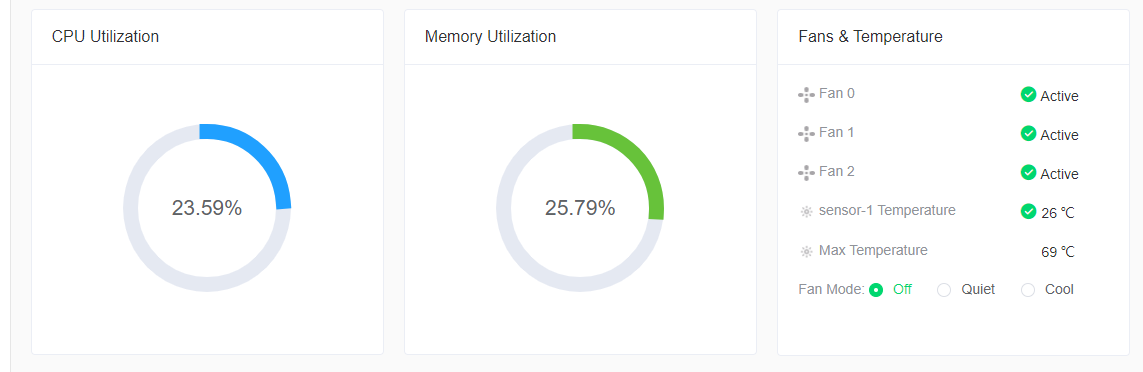

▼ 風扇可調至靜音

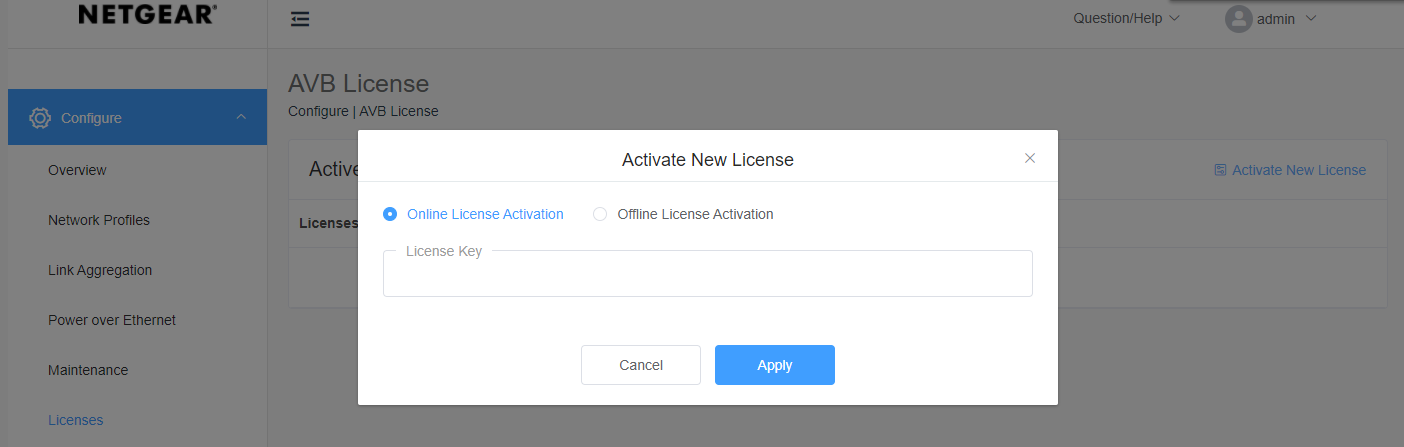

▼ 輸入 AVB 授權

NETGEAR M4250-專業影音交換器

想了解更多 NETGEAR 專業影音交換器 – M4250系列,歡迎洽詢。
